Nama               : M.Faisal Daulay

NPM               : 1B118709

Kelas               : 3KA06

Matkul             : Pengantar Teknologi Sistem Cerdas(PTSC)

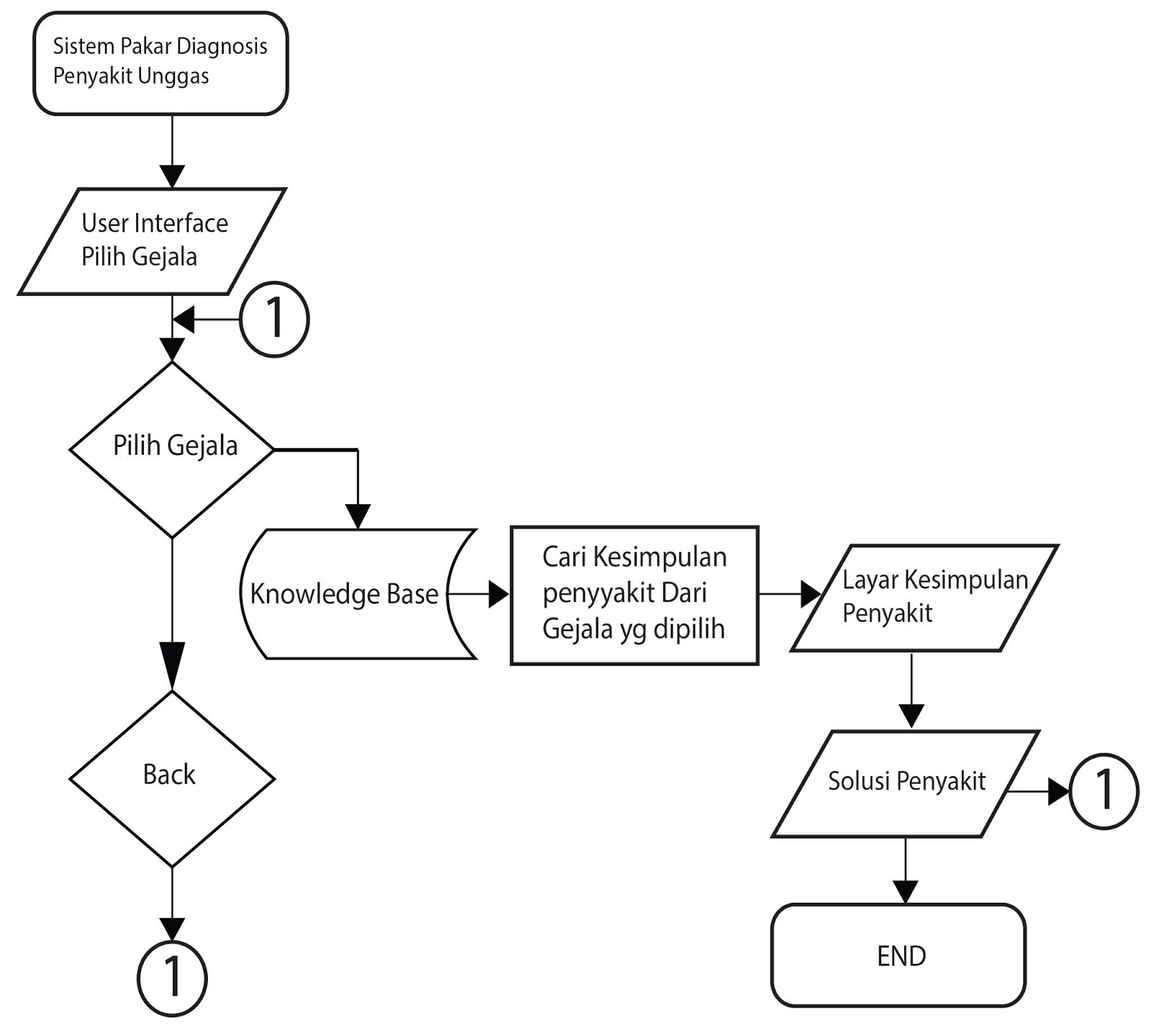

FLOW CHART SISTEM PAKAR: DIAGNOSIS PENYAKIT UNGGAS DENGAN METODE CERTAINTY FACTOR

a. User/pengguna pilih “sistem pakar” yang diwakili oleh simbol terminator yang menggambarkan kegiatan awal atau akhir dari suatu proses. Pada langkah ini simbol terminator menjabarkan kegiatan awal program.

b. Kemudian tampil halaman “User Interface Pilih Gejala” dimana diwakili oleh simbol proses yang berfungsi menggambarkan suatu proses.

c. Setelah tampil halaman User Interface, user disediakan memilih gejala yang  diderita unggas di tampilan Pilih Gejala

d. Jika user memilih “Back” maka user akan kembali ke halaman sebelumnya.

e. Jika user  sudah  “Pilih Gejala” maka user akan menuju ke halaman kesimpulan Penyakit dimana diwakili oleh simbol proses yang berfungsi menggambarkan  suatu proses.

f. Sebelum masuk ke halaman kesimpulan penyakit, user harus menunggu kesimpulan penyakit dari sistem yang di simpan di Knowledge  Base(stored Data).

g.Setelah sistem sudah menerima Gejala-gejala yg di input user, dari data tersebut sistem dapat menyimpulkan penyakit yang di simpan Knowledge Base.

h.Sesudah itu User/pengguna dapat melihat solusi dari jenis penyakit apa yg diderita di halaman “ Jenis penyakit.

i. penutupan diwakili oleh simbol terminator yang menggambarkan kegiatan awal atau akhir dari suatu proses. Pada langkah ini simbol terminator menjabarkan kegiatan penutupan program.

Algoritma Sistem Pakar Diagnosis Penyakit Unggas

Algoritma menjelaskan proses untuk mendiagnosa penyakit pada Unggas.

1.  Tampil User Interface

2.  If pilih=pilih Back

3.  Pilih Gejala

4.  proses dari Pilih Gejala

5.  Knowledge base

6.  Cari kesimpulan penyakit Dari gejala yang dipilih

7.  Kesimpulan penyakit

8.  Solusi penyakit

9.  If pilih=pilih Back

10.Pilih Gejala

11.else

12.END
